进口轻触开关的电路和一般的开关电路会有什么区别吗。下面小编以12v轻触开关的电路为例给大家具体分析一下。

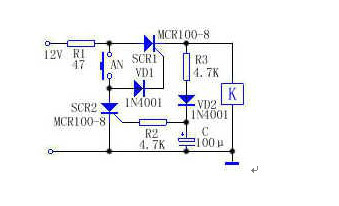

进口轻触开关电路图

　　图中我们可以看到，在未按AN时，SCR1不导通，继电器或接触器K不动作，相当于“断开”状态。按一下AN时，12V电压经R1、AN、VD1为SCR1提供触发电流使其导通，K得电，触点接通负载工作。由于电容两端电压不能突变，因而SCR2在按下AN时不导通，电流经R3、VD2向C充电。若再次按下AN时，此时电容C上的电压做为SCR2的触发电压，使SCR2在AN闭合时导通，SCR1的阳极电压降低，SCR1截止，K释放。电容C通过R2、SCR2的控制极、阴极进行放电，电路恢复到原来状态。从而实现自锁作用。

　　进口轻触开关规格

　　轻触开关主要规格有：环保耐高温 贴片式 插件式 侧插式 大/中/小龟型轻触开关 2*4轻触开关 3*3轻触开关 3.7*3.7*0.35进品轻触开关 4*4*1.5/1.6/17mm

　　轻触开关 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm;

　　轻触开关 6*6系列防水轻触开关 8*8系列防水轻触开关 10*10系列防水轻触开关 12*12系列防水轻触开关;

　　轻触开关 3*6*4.3/5.0mm汽车轻触开关 4*6*2.6轻触开关 4.5*4.5*3.8/4.8/5/0/6/7/8/9贴片轻触开关 插件式轻触开关;

　　边三解轻触开关 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm轻触开关 贴片轻触开关 插件轻触开关 6.2*6.2*2.5/2.7/3.1/3.4。
